Vẫn như các loạt bài trước về x3650M3 và x3850X5 bài viết về DS3512 cũng sẽ bắt đầu với hình ảnh việc mở vỏ thùng:
Hình 1: Mở vỏ thùng
Hình 2: Bỏ lớp trên

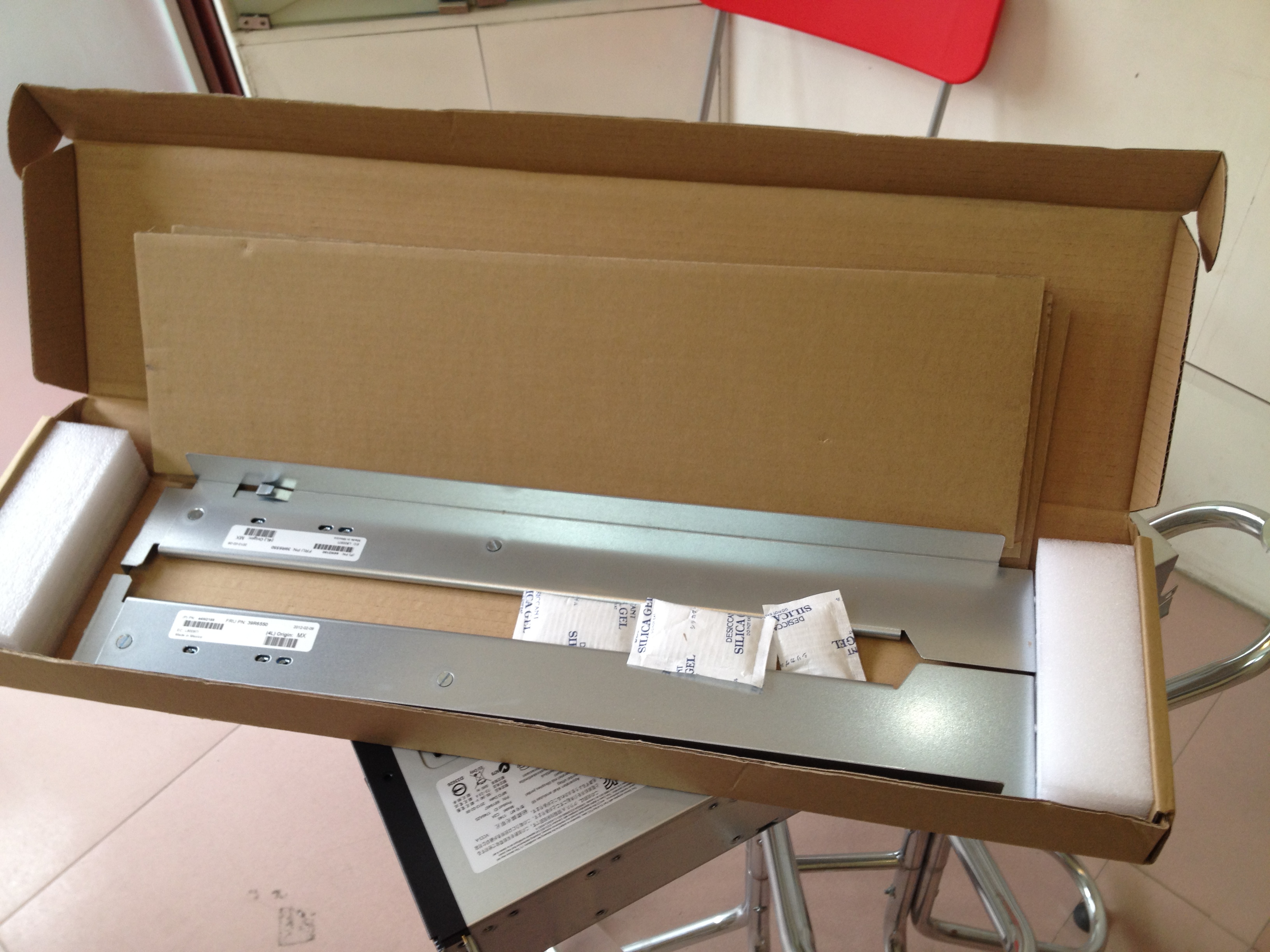

Hình 3: Thanh trượt bắt vào tủ Rack
Hình 4: Sách hướng dẫn, đĩa phần mềm quản lý, dây nguồn

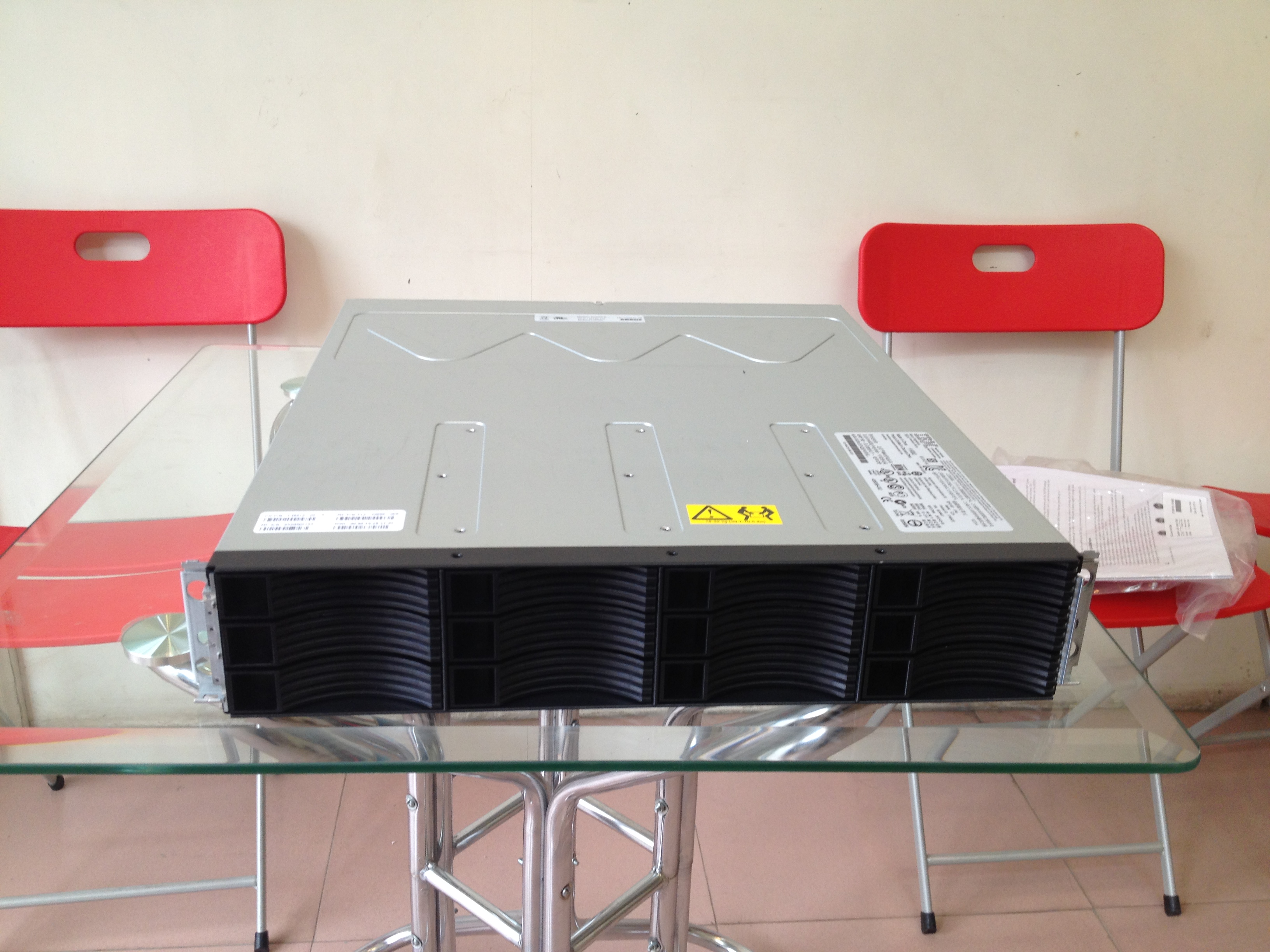

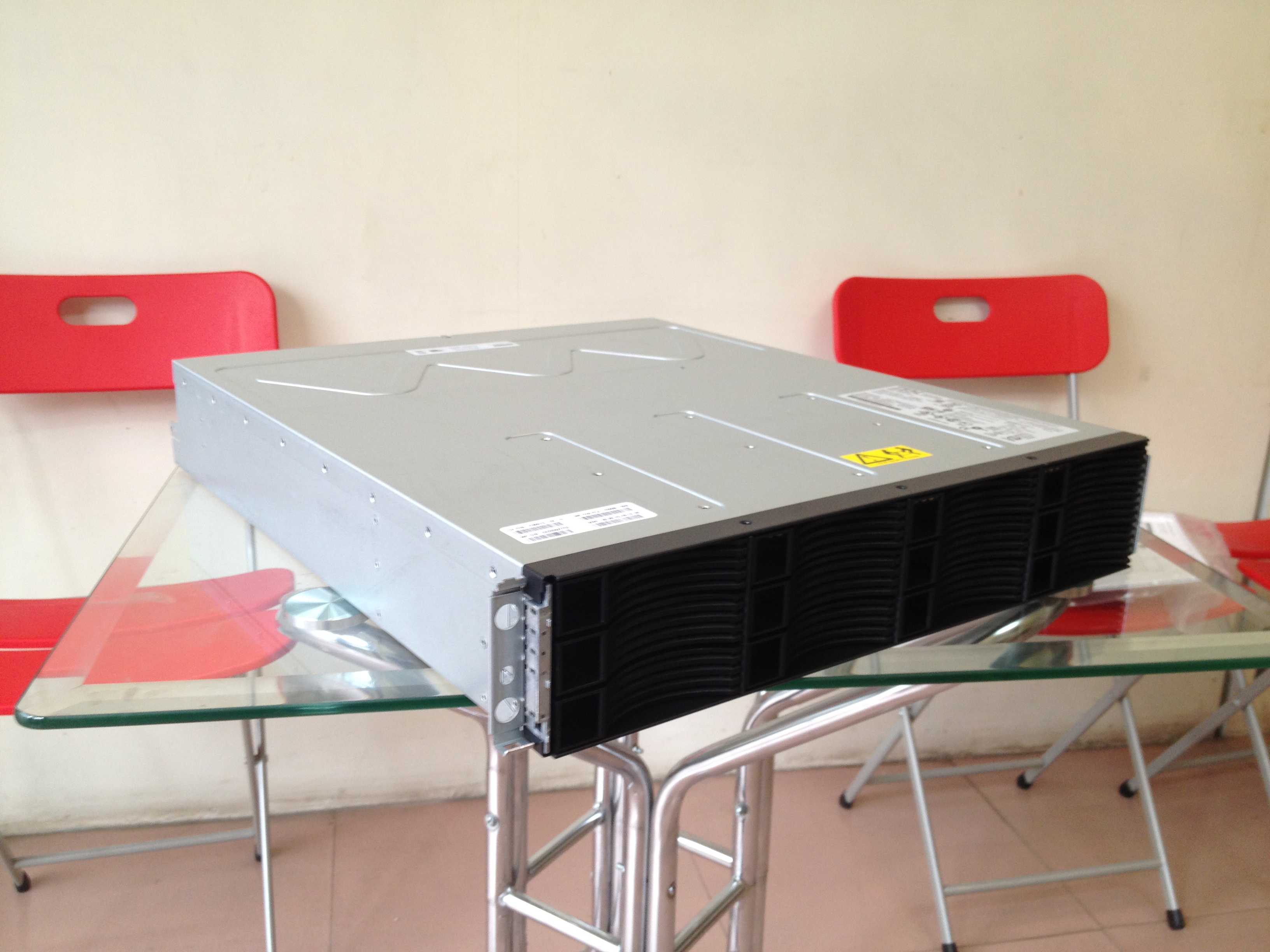

Hình 5: Nhấc ra và đặt lên bàn
Hình 6: DS3512 nhìn từ bên trái
Hình 7: DS3512 nhìn từ bên phải

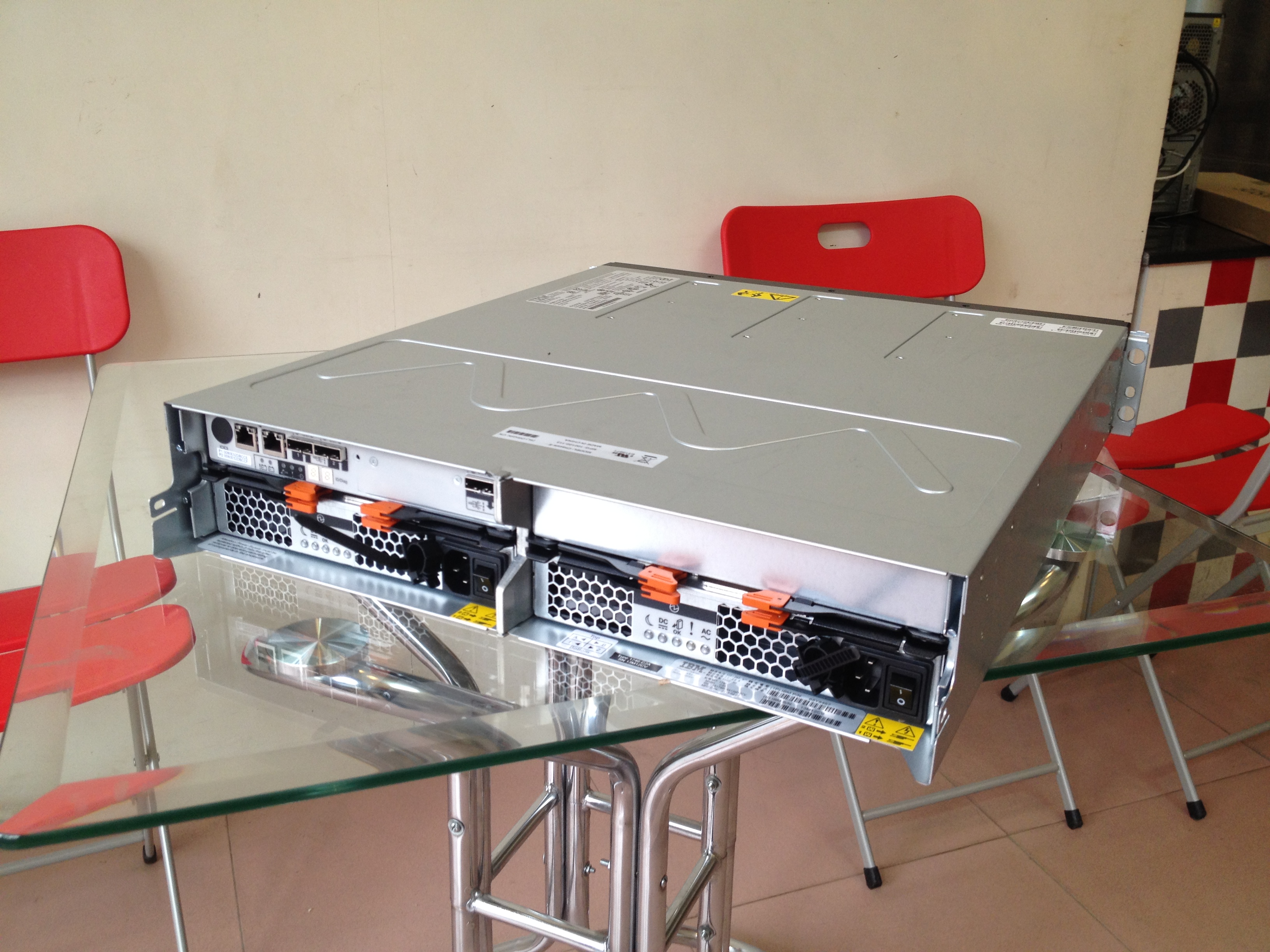

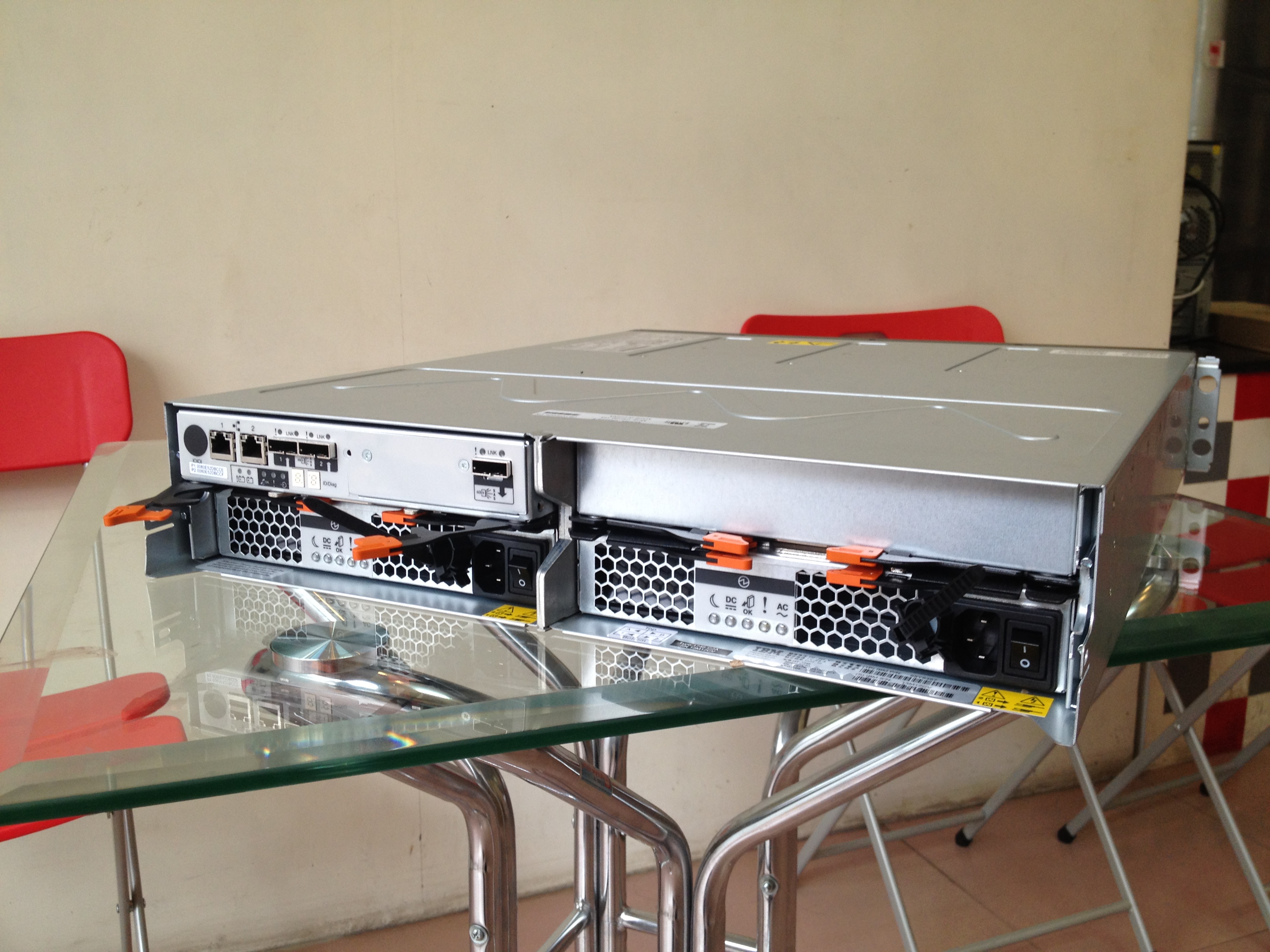

Hình 8: DS3512 nhìn từ phía sau
Hình 9: DS3512 nhìn cận cảnh từ phía sau

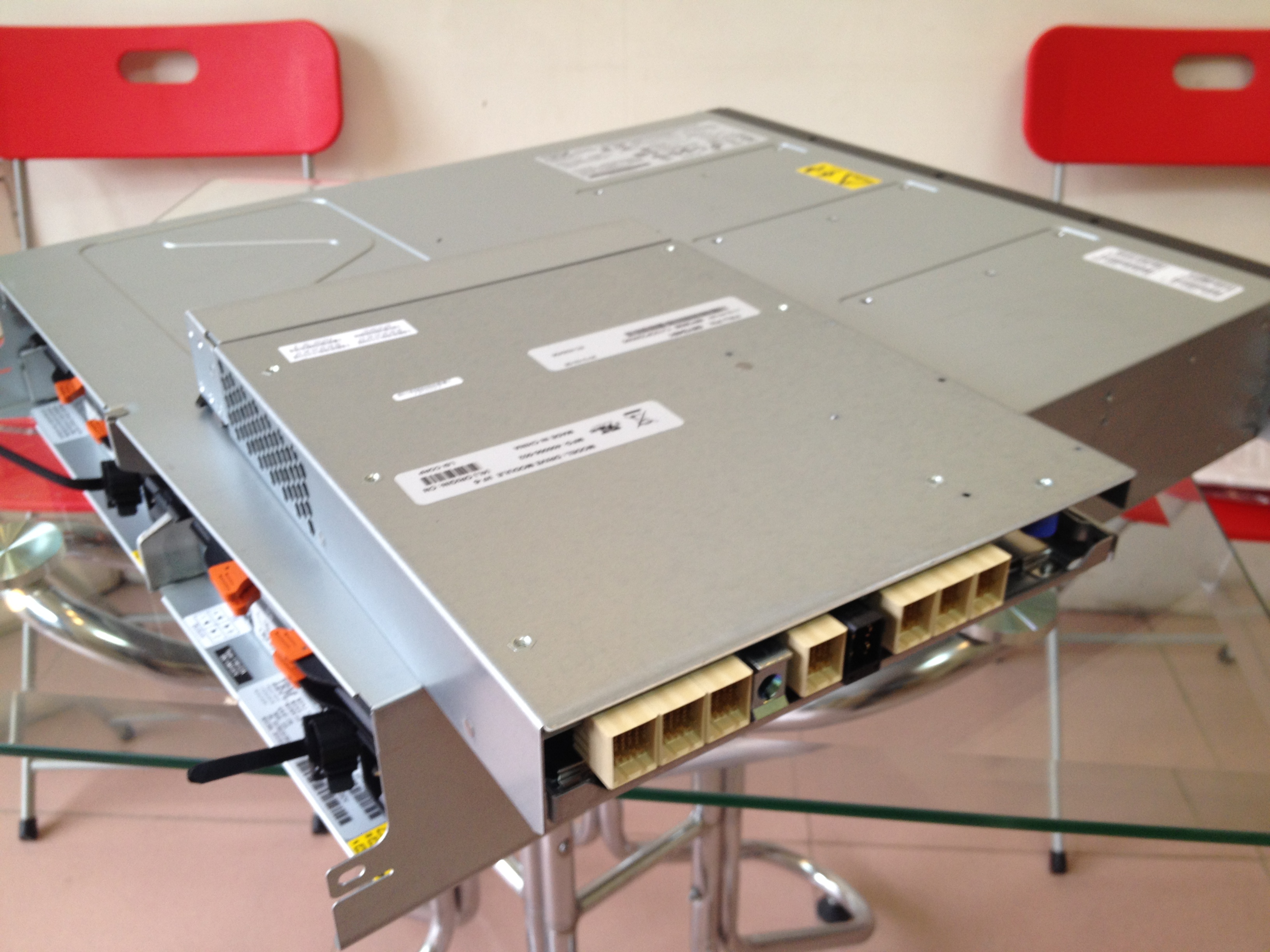

Hình 10: Tháo 01 cạc điều khiển DS3512 ra
Hình 11: Nhìn chân cắm phía sau cạc điều khiển DS3512

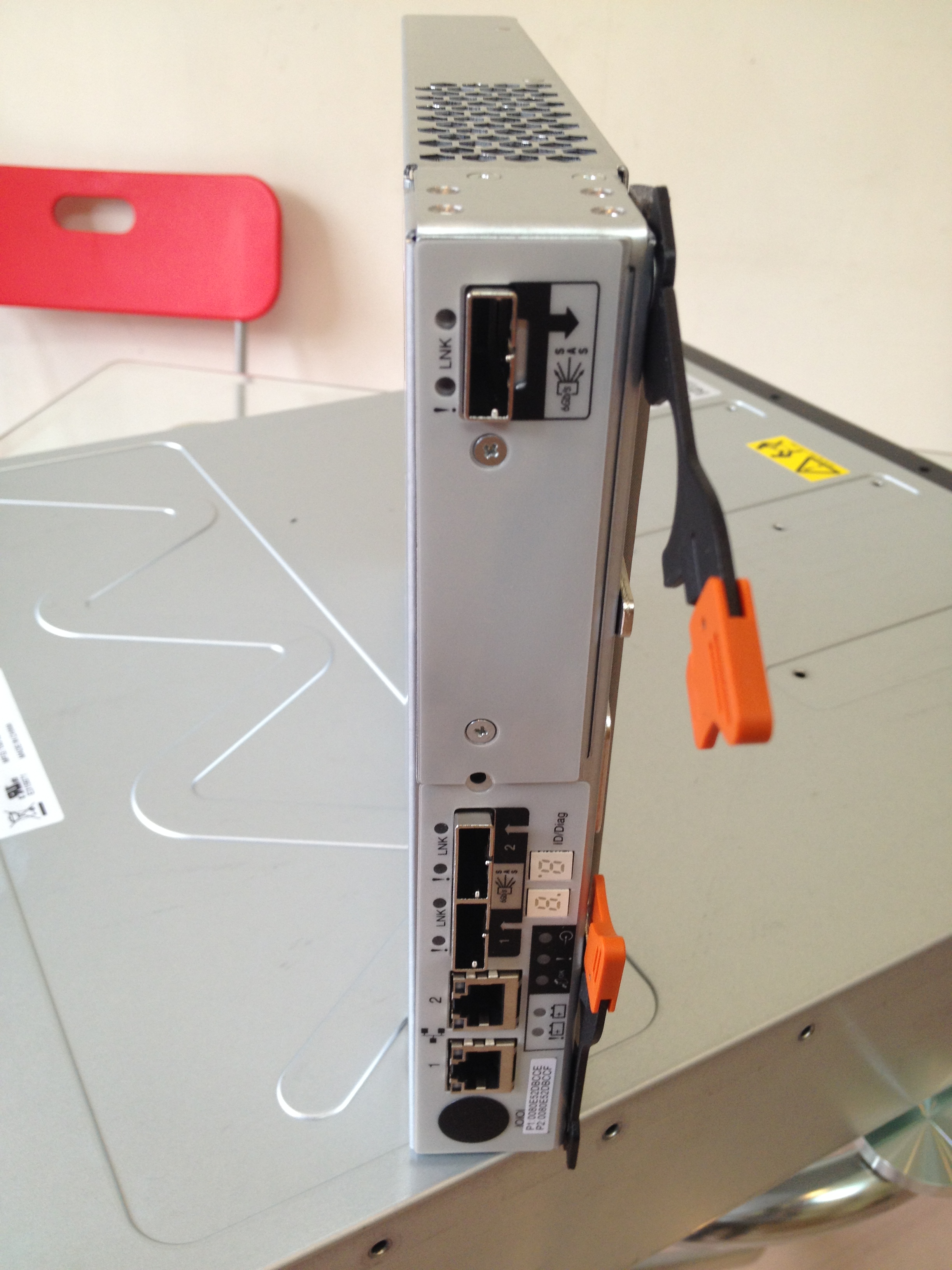

Hình 12: Dựng đứng cạc điều khiển DS3512
Linh hồn của hệ thống lưu trữ DS3512 là nằm ở Cạc điều khiển này, từ khả năng dự phòng lỗi, tốc độ truy xuất các ổ cứng, kết hợp các ổ đĩa cứng thành dãy(RAID), nâng cấp dung lượng lưu trữ sử dung lưu trữ mở rộng (bạn có thể cắm thêm đến 9 tủ đĩa mở rộng (EXP) vào hệ thống này, mỗi tủ có thể chứa 12 ổ cứng 3,5" hoặc 24 ổ cứng 2,5" dung lượng mỗi ổ cứng có thể lên đến 3TB), nâng cấp kết nối với máy chủ,...
Khả năng nâng cấp để đạt hiệu suất cao hơn ở đây, như:
- Nâng cấp bộ đệm từ 1GB/cạc lên 2GB/cạc nhằm tăng tốc độ đọc ghi trên ổ cứng;

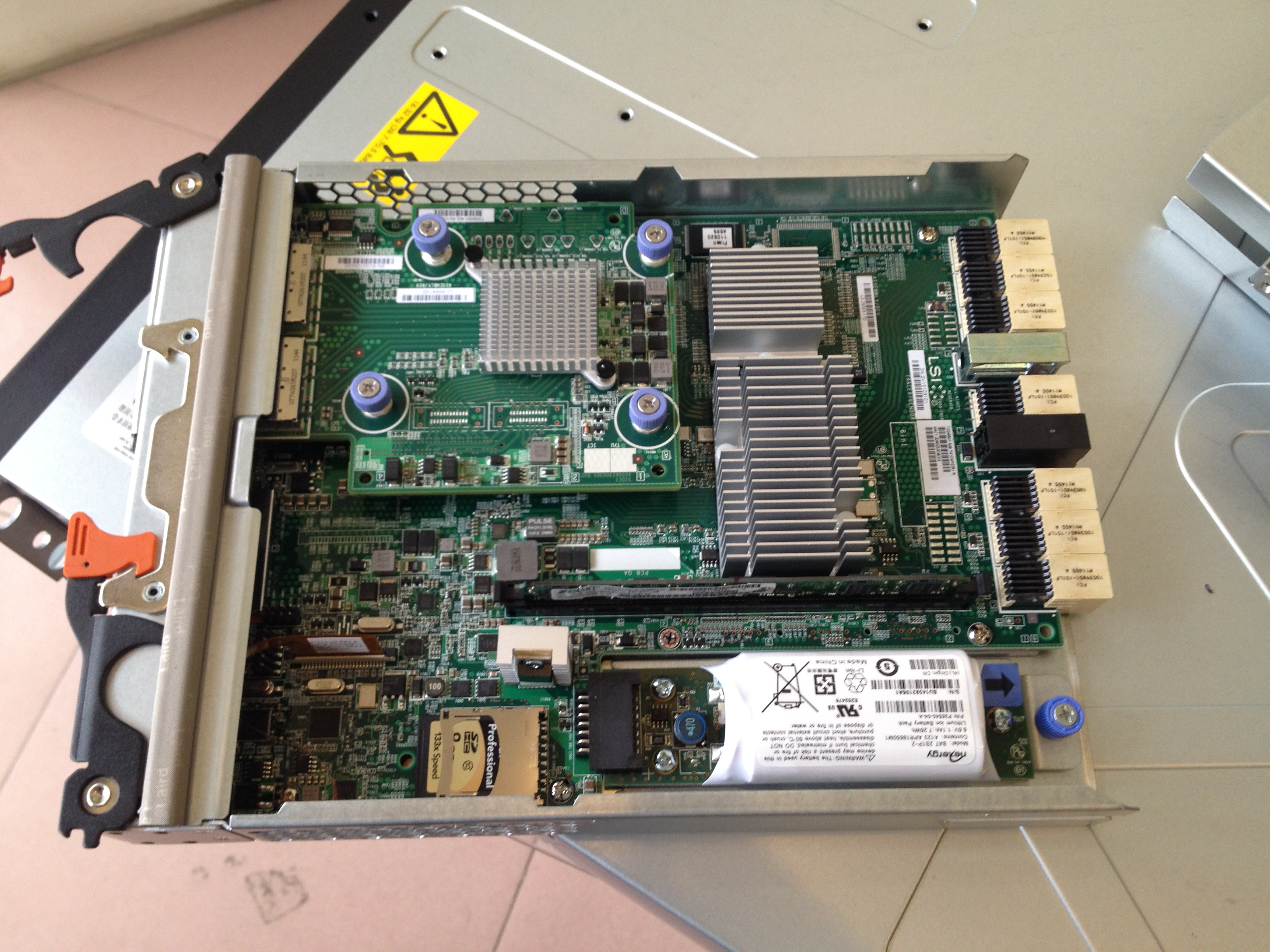

Hình 13: Bên trong cạc điều khiển DS3512

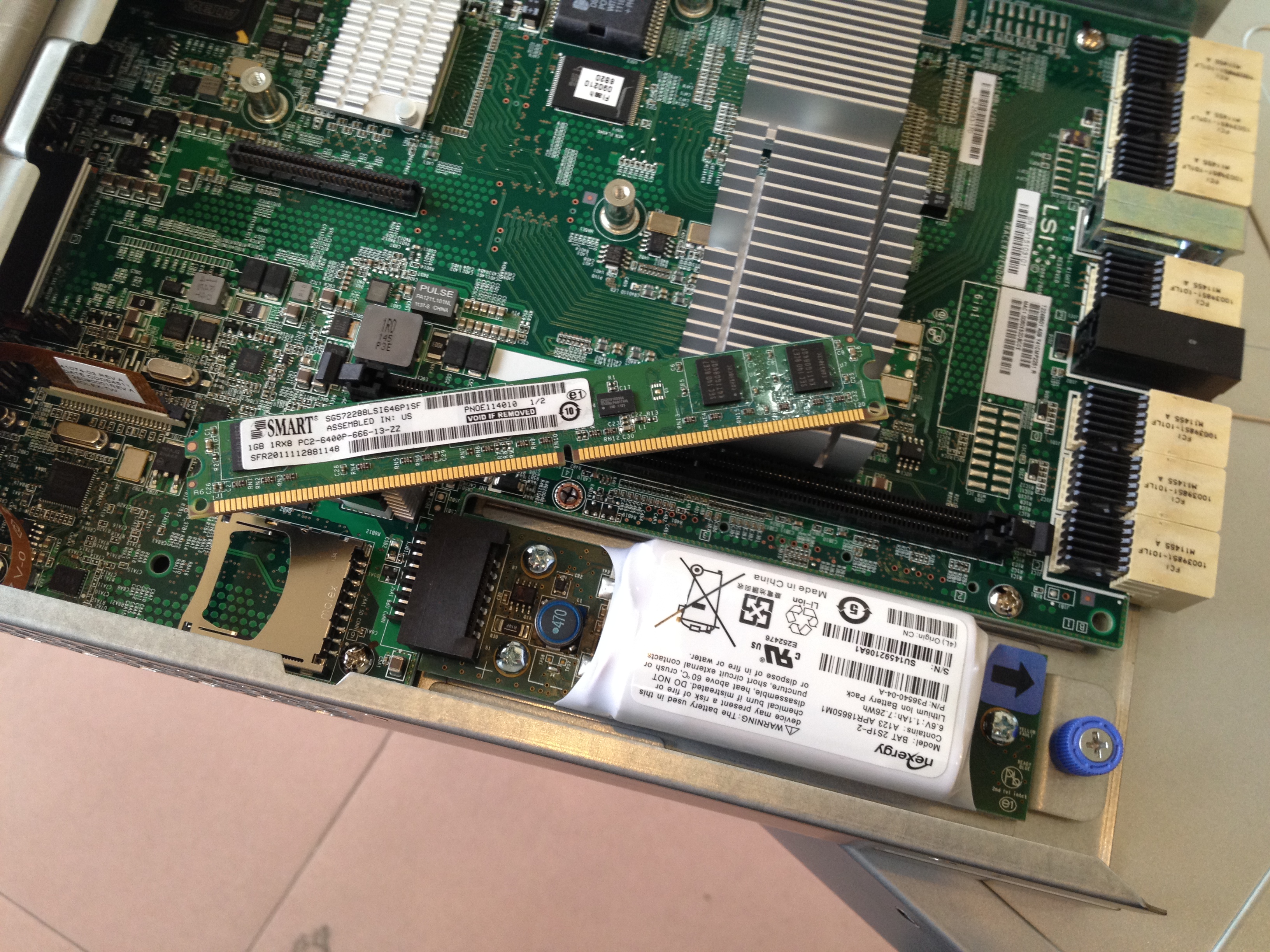

Hình 14: Bộ nhớ đệm bên trong cạc điều khiển DS3512
Đoạn này cần giải thích thêm một it trong hình 14:
Thanh bộ nhớ đệm như bạn thấy gíống thanh RAM của máy PC, cấu hình chuẩn là 1GB và bạn có thể nâng cấp lên 2GB;
Viên Pin (màu trắng, có biểu trượng thùng rác) cung cấp khả năng lưu trữ các thông số cài đặt của hệ thống, giúp bộ nhớ đệm làm việc hiệu quả, tăng tốc độ đọc ghi của ổ cứng lên đáng kể (trong một thử nghiệm của mình trên hệ thống máy chủ x3650M3 sử dụng cạc điều khiển ổ cứng có sử dụng Pin tăng tốc độ đọc ghi của ổ cứng lên hơn 30% so với sử dụng cạc điều khiển ổ cứng cùng loại không sử dụng Pin).
- Nâng cấp từ 1 Cạc điều khiển ổ cứng lên 02 cạc điều khiển nhằm tăng tốc độ truy xuất và dự phòng trong trường hợp bị lỗi 01 Cạc điều khiển thì hệ thống vẫn đáp ứng được các yêu cầu truy xuất;
Cấu hình chuẩn cho Model này sử dụng chuẩn kết nối đến máy chủ là SAS (Serial Attach SCSI):

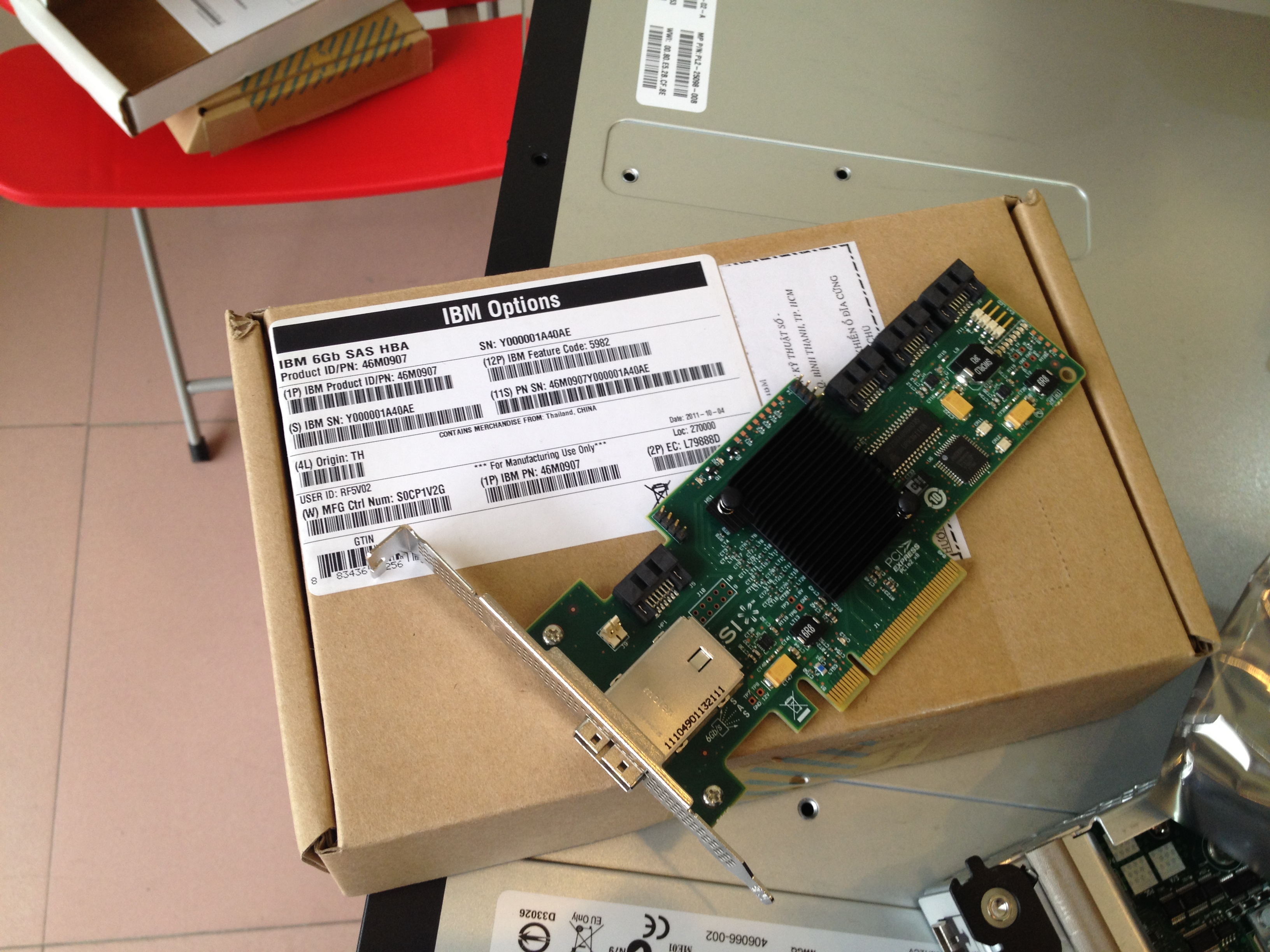

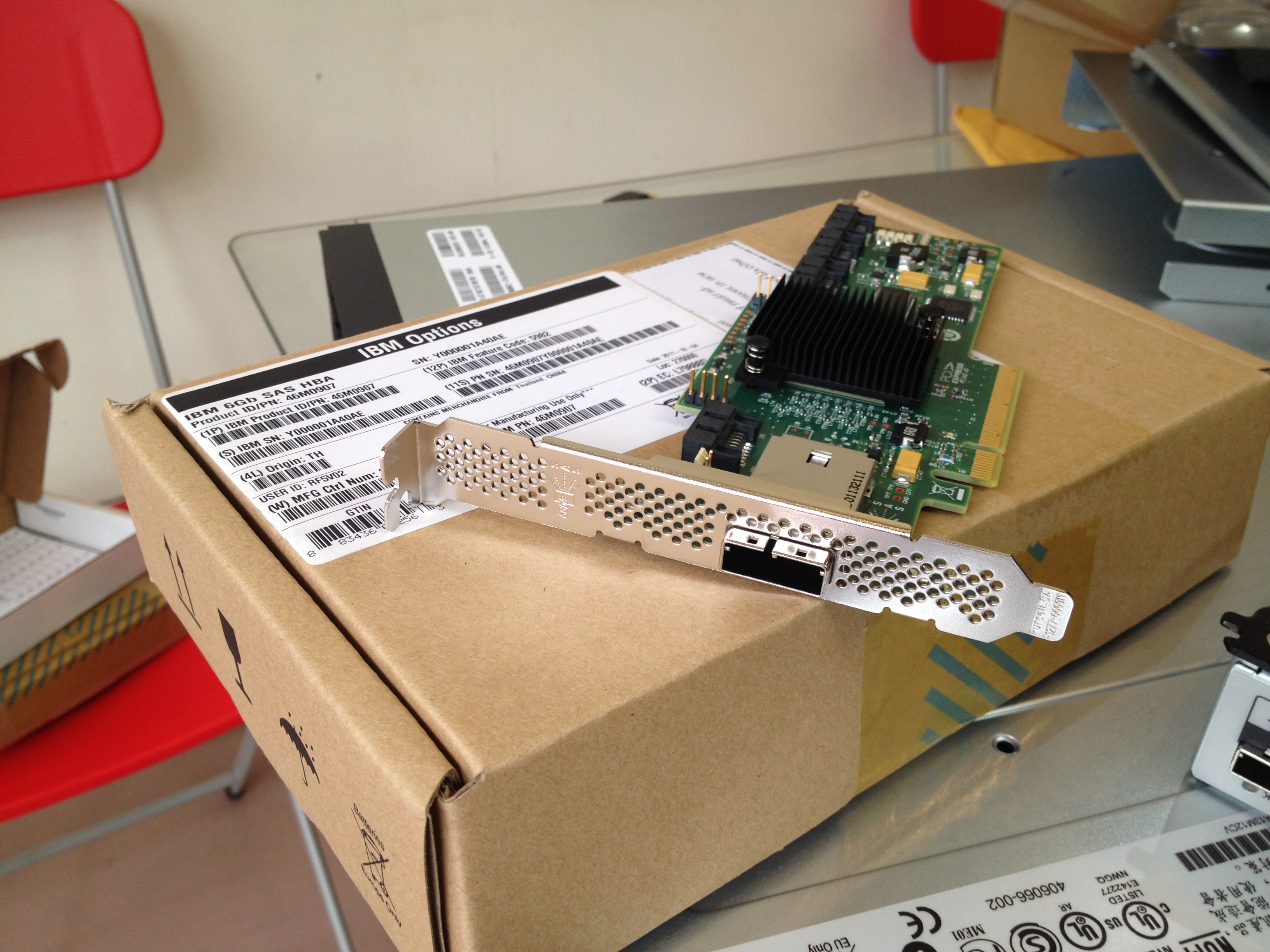

Hình 15: Cạc điều khiển kết nối SAS (6Gb SAS HBA)
Hình 16: Cạc điều khiển kết nối SAS (6Gb SAS HBA) góc nhìn khác

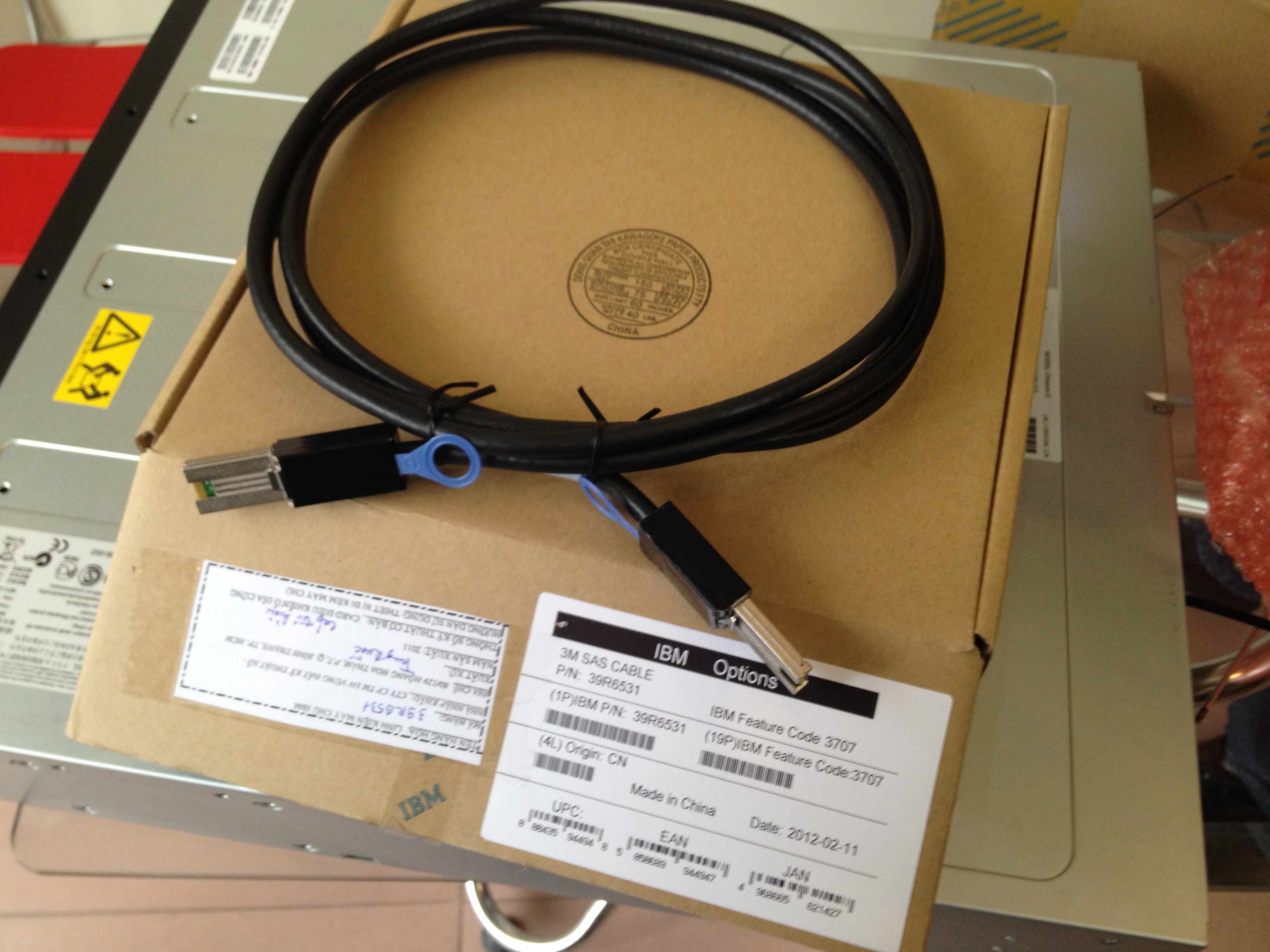

Hình 17: Cáp kết nối SAS
và có thể nâng cấp kết nối đến máy chủ bằng cáp quang sử dụng cạc kết nối quang tốc độ 8Gb (8Gb FC 4 Port Daughter Card)

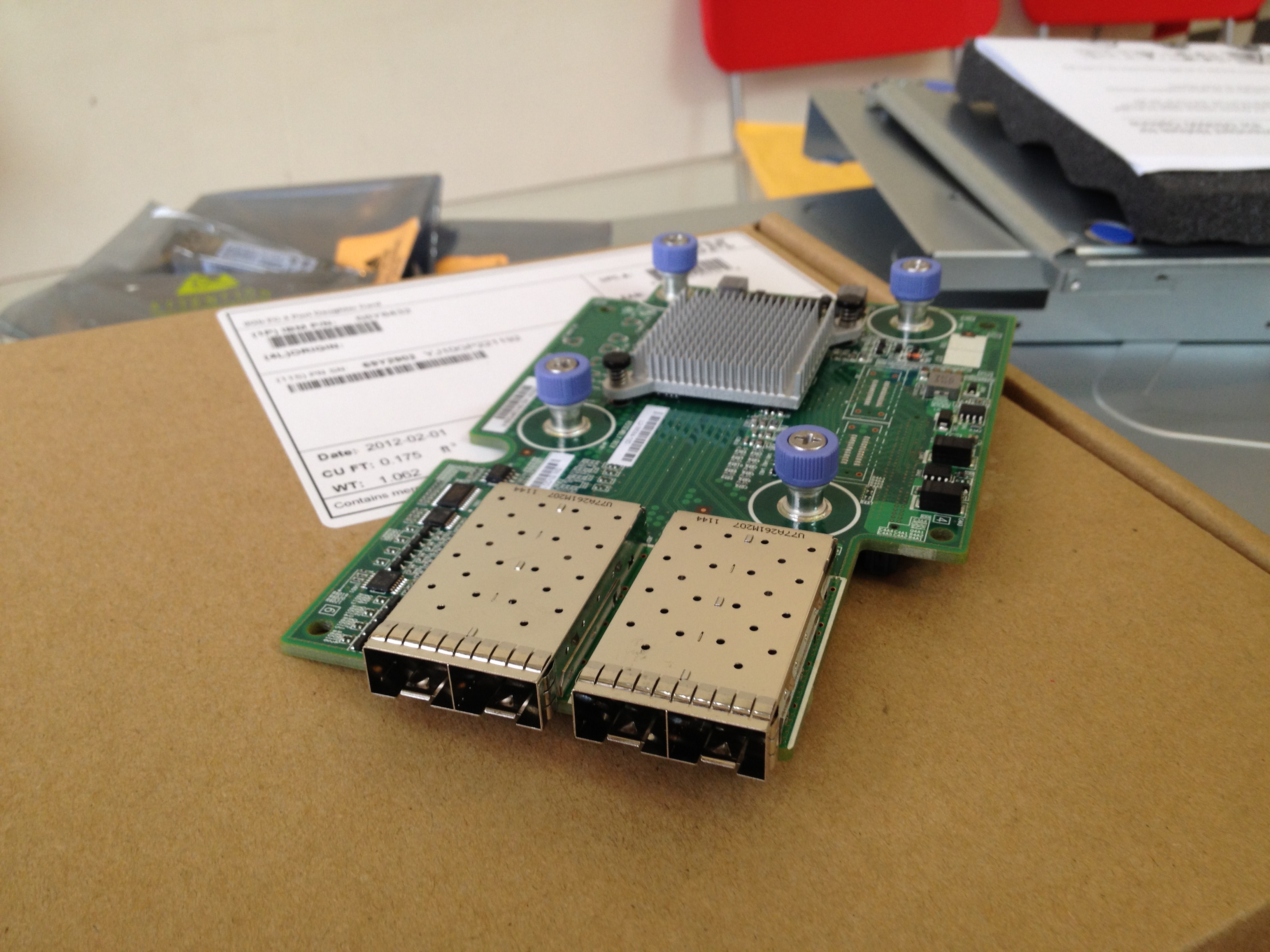

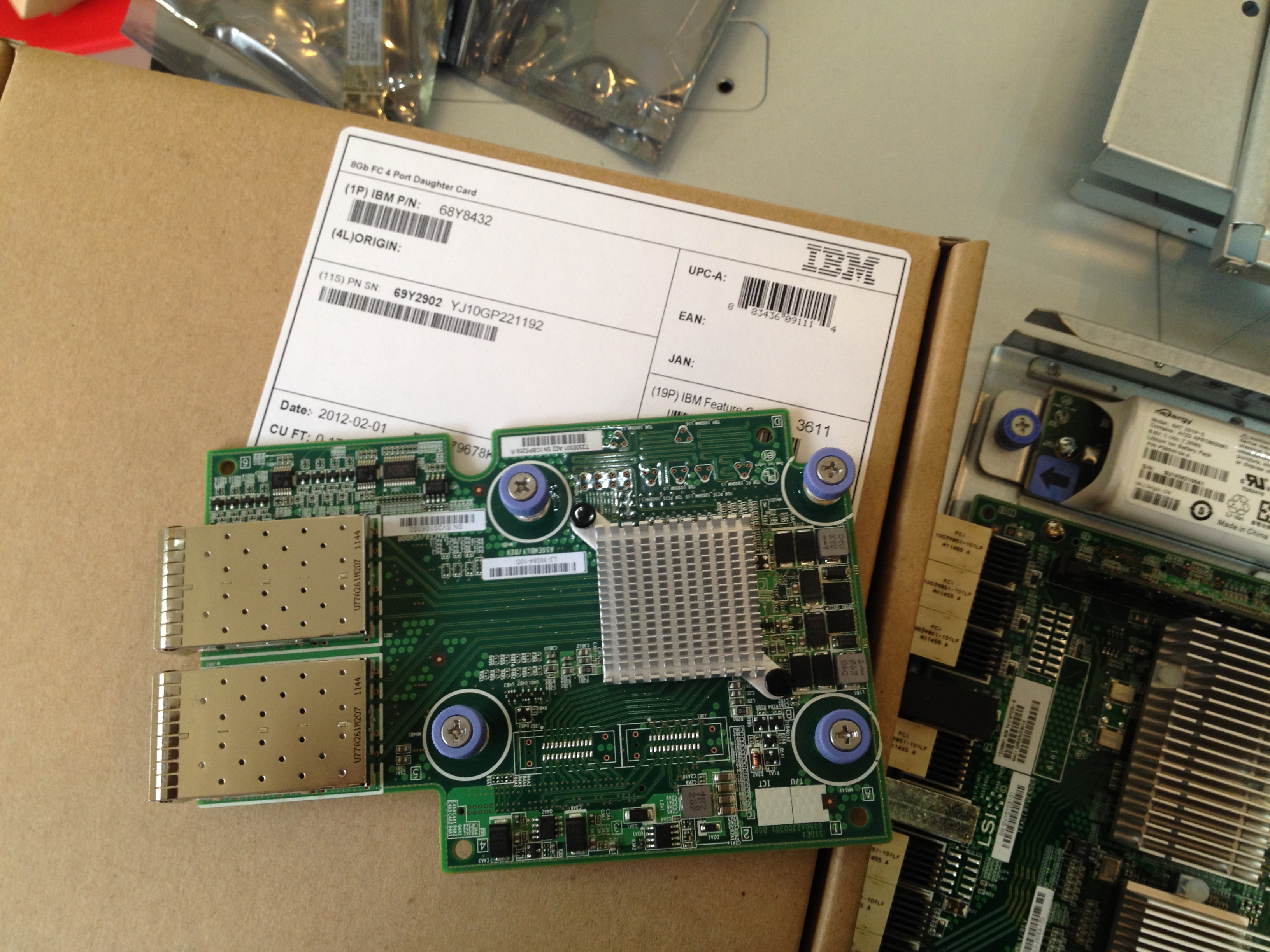

Hình 18: Cạc kết nối 8Gb FC (8Gb FC 4 Port Daughter Card)
Hình 19: Cạc kết nối 8Gb FC (8Gb FC 4 Port Daughter Card) góc nhìn khác
Hình 20: Cạc kết nối 8Gb FC (8Gb FC 4 Port Daughter Card) cắm vào Cạc điều khiển DS3512

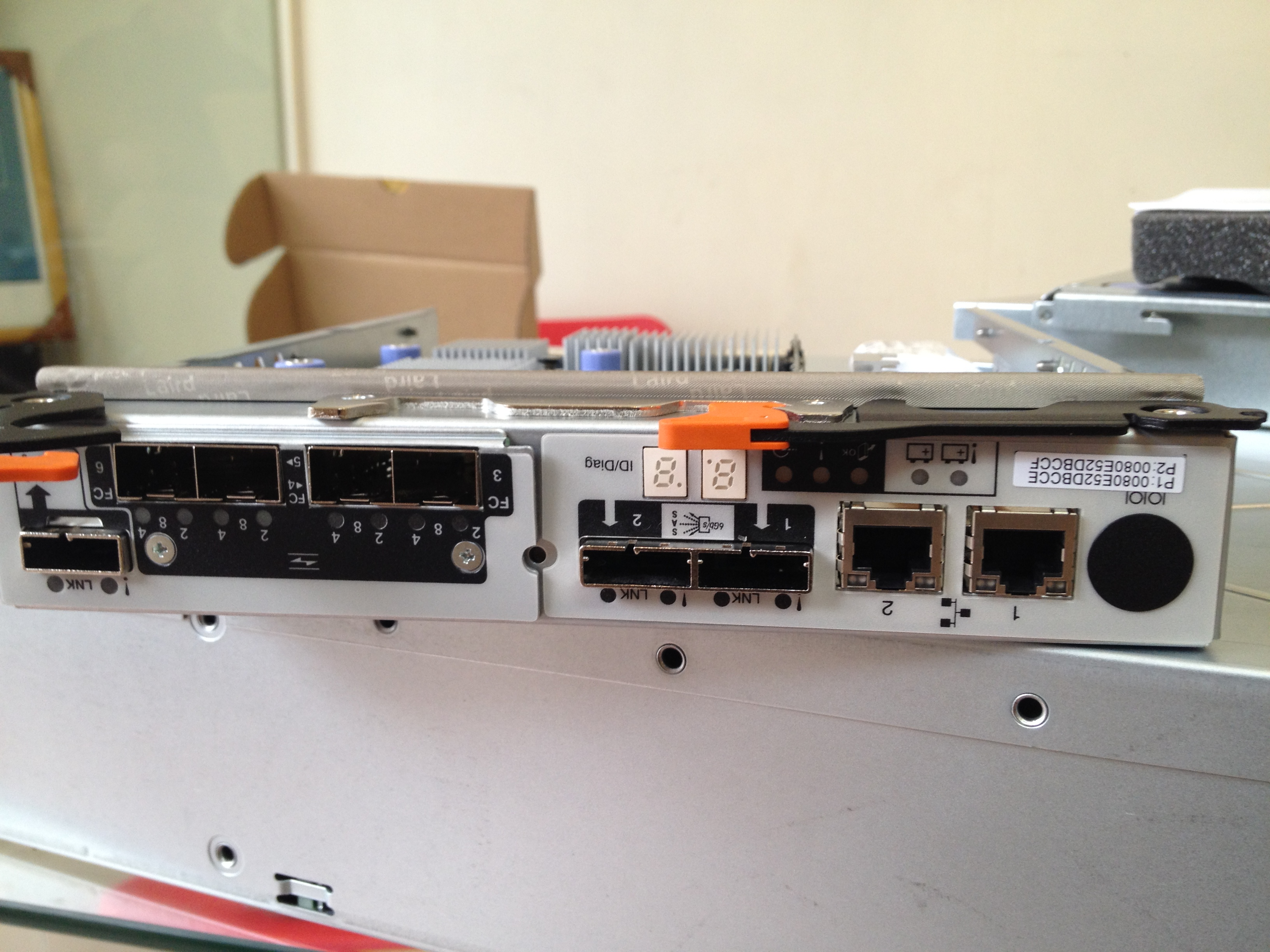

Hình 21: Cạc kết nối 8Gb FC (8Gb FC 4 Port Daughter Card) nhìn từ sau Cạc điều khiển DS3512

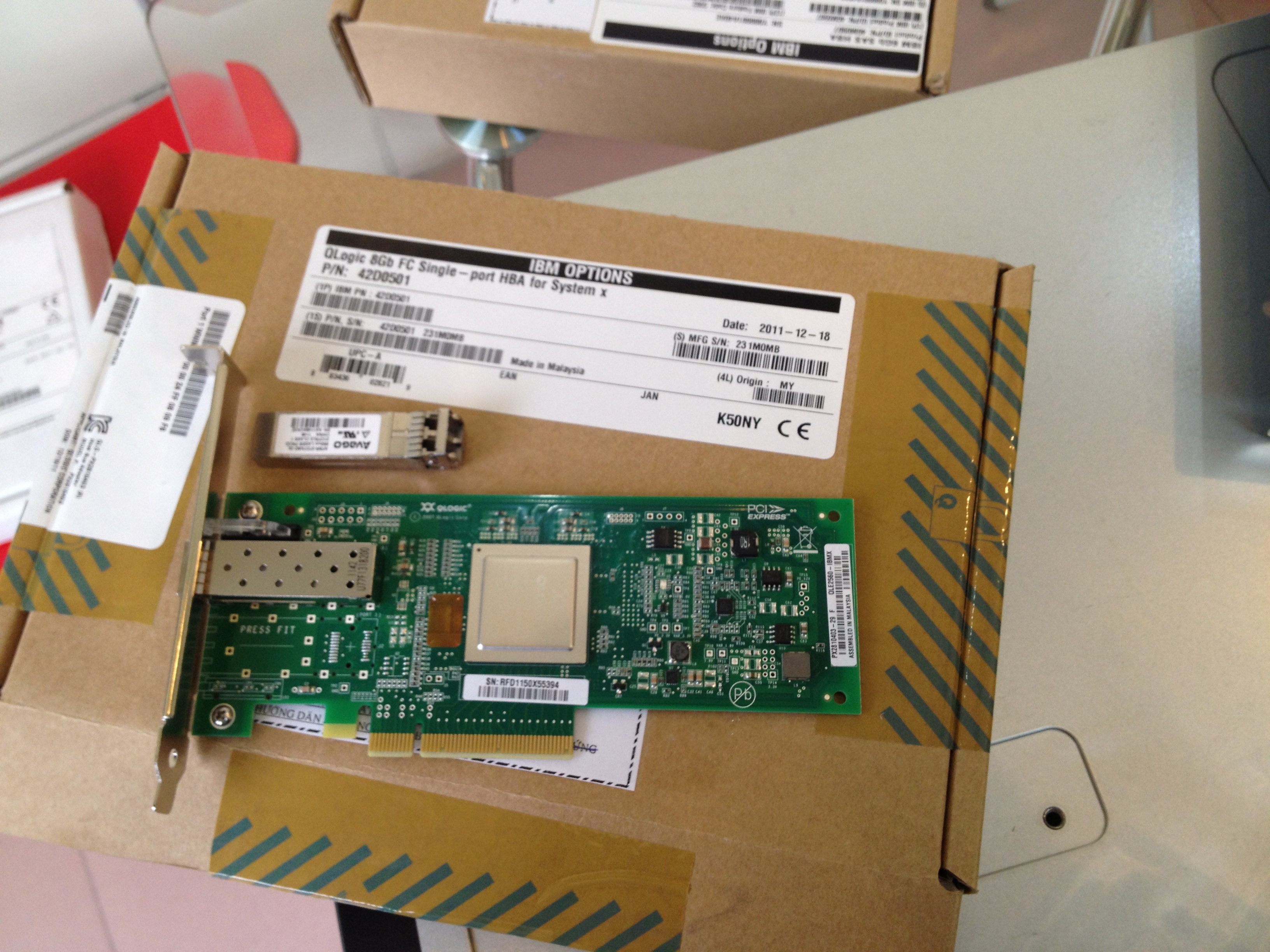

Hình 22: Cạc điều khiển kết nối Quang (QLogic 8Gb FC Single-port HBA for IBM System x)

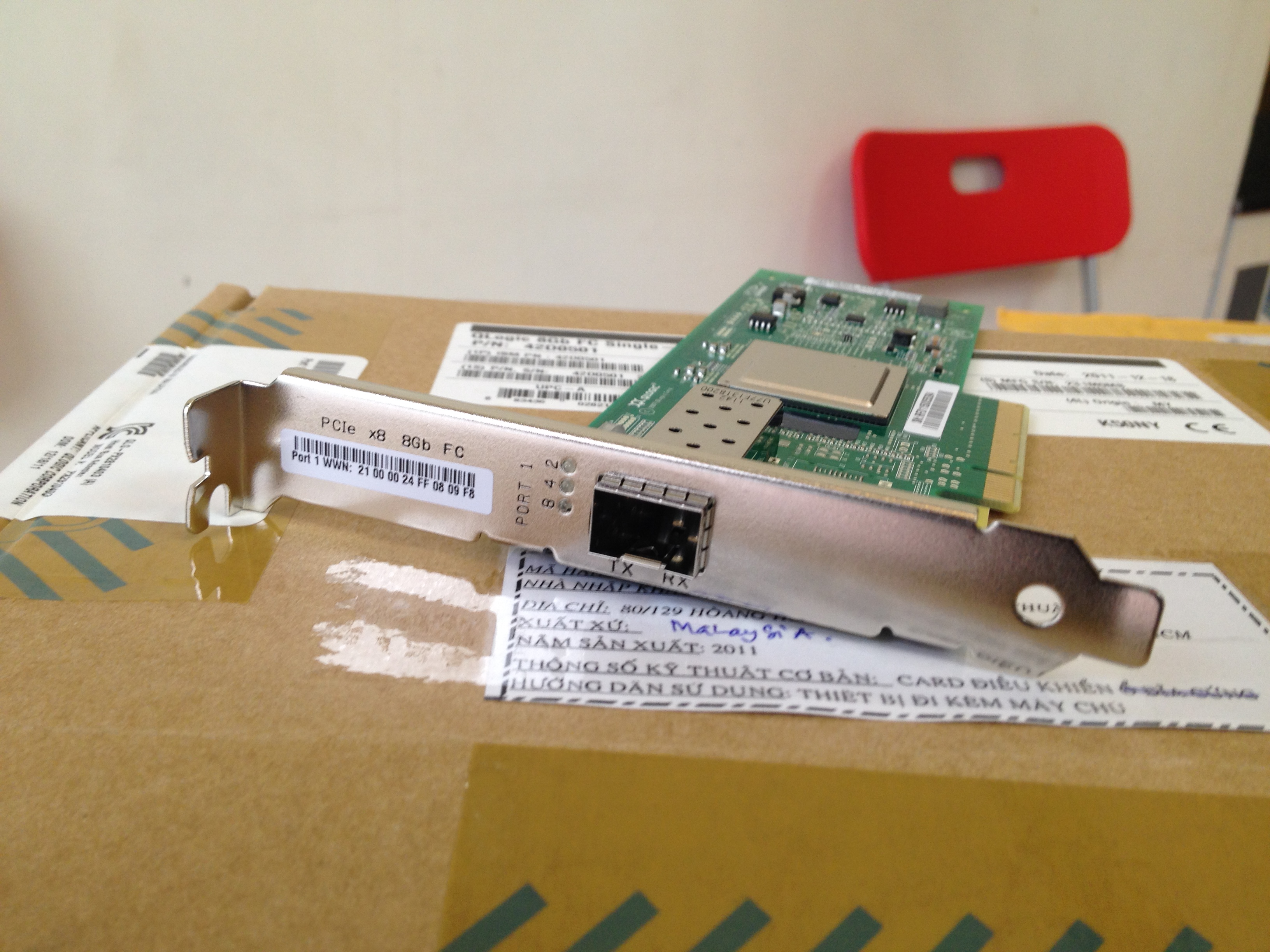

Hình 23: Cạc điều khiển kết nối Quang (QLogic 8Gb FC Single-port HBA for IBM System x)
Sử dụng cổng kết nối Quang thì bạn đừng quên Transceiver

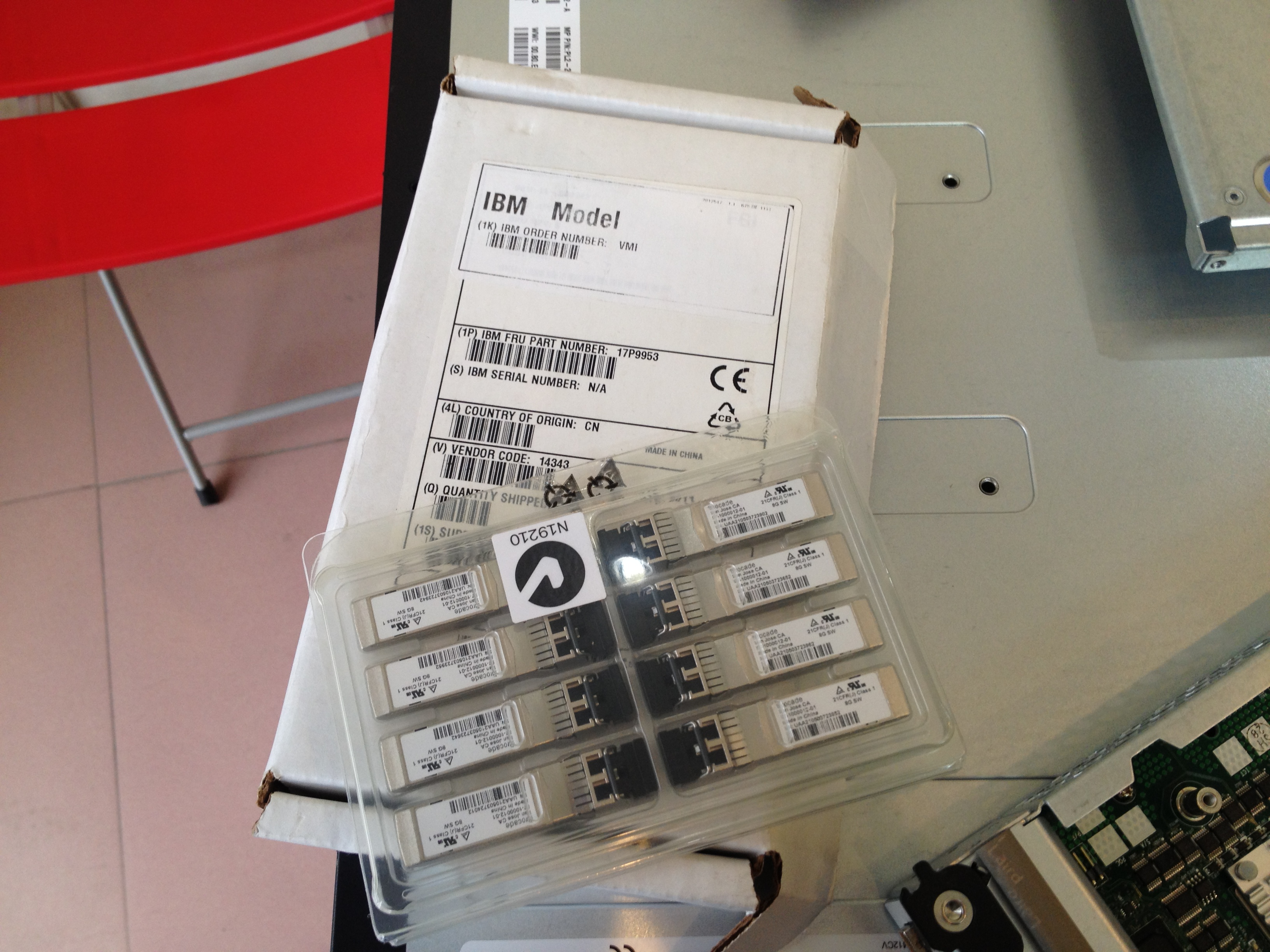

Hình 24: 8Gb FC SW SFP Transceivers

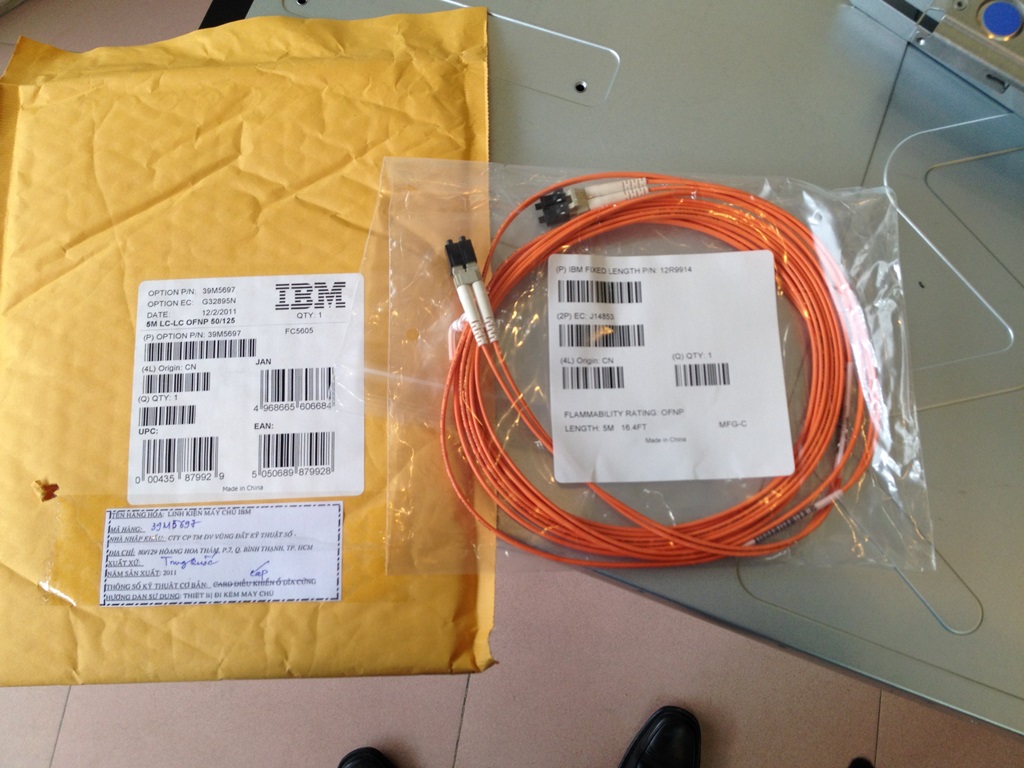

Hình 25: Cáp kết nối Quang
Với việc chạy cùng lúc 12 ổ cứng 3.5" đòi hỏi lượng điện năng cao và tính ổn định của dòng điện, DS3512 sử dung 02 bộ nguồn ngay từ cấu hình chuẩn, với khả năng thay nóng khi lỗi.

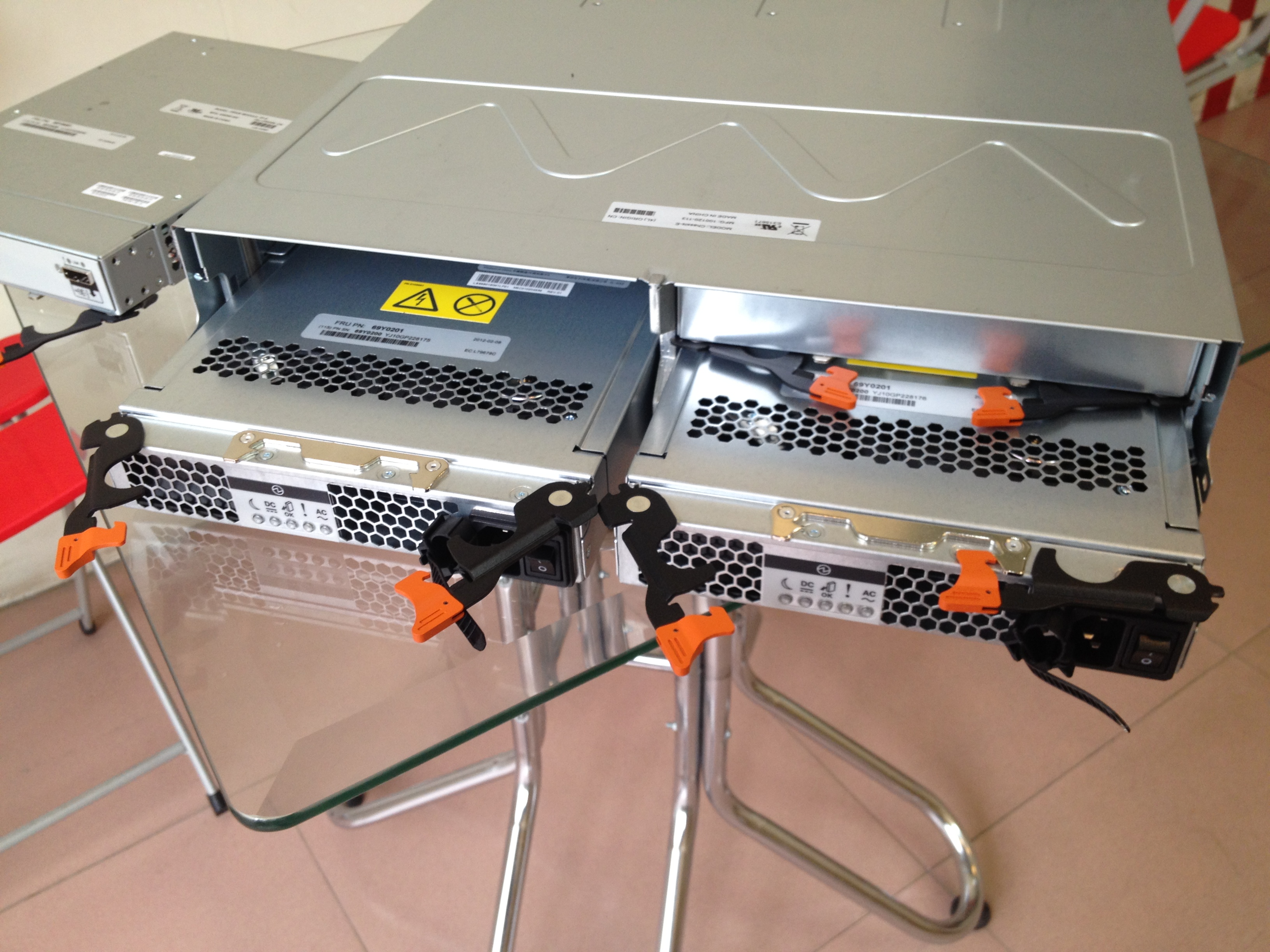

Hình 26: 02 Bộ nguồn của DS3512

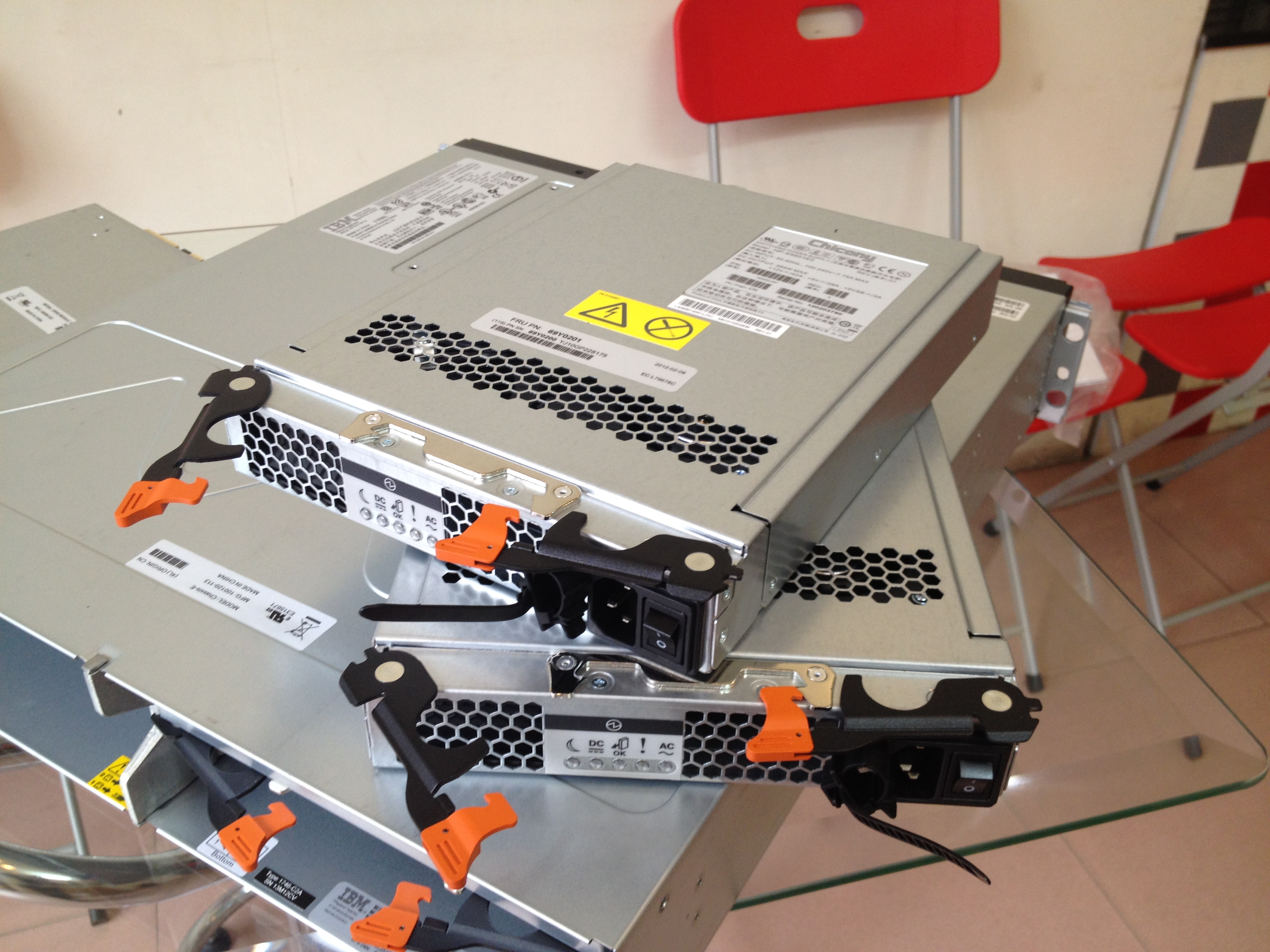

Hình 27: Nhấc hẳn 02 Bộ nguồn của DS3512 ra khỏi máy

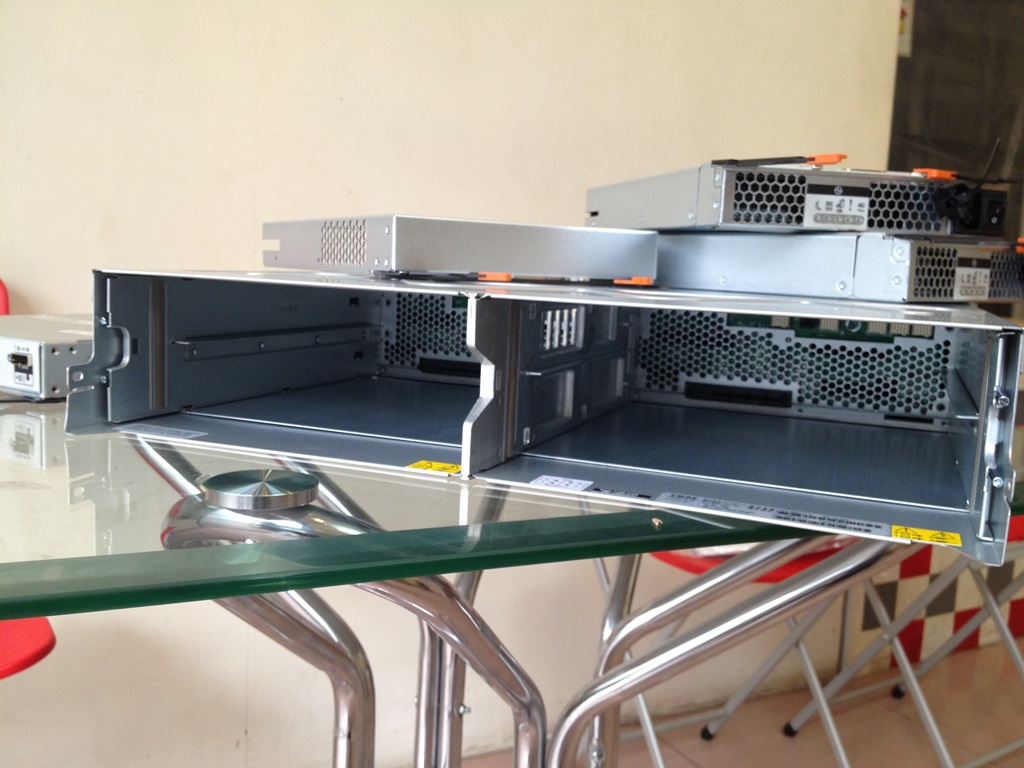

Hình 28: Phía sau khi nhấc hẳn 02 Bộ nguồn và 02 Cạc điều khiển của DS3512

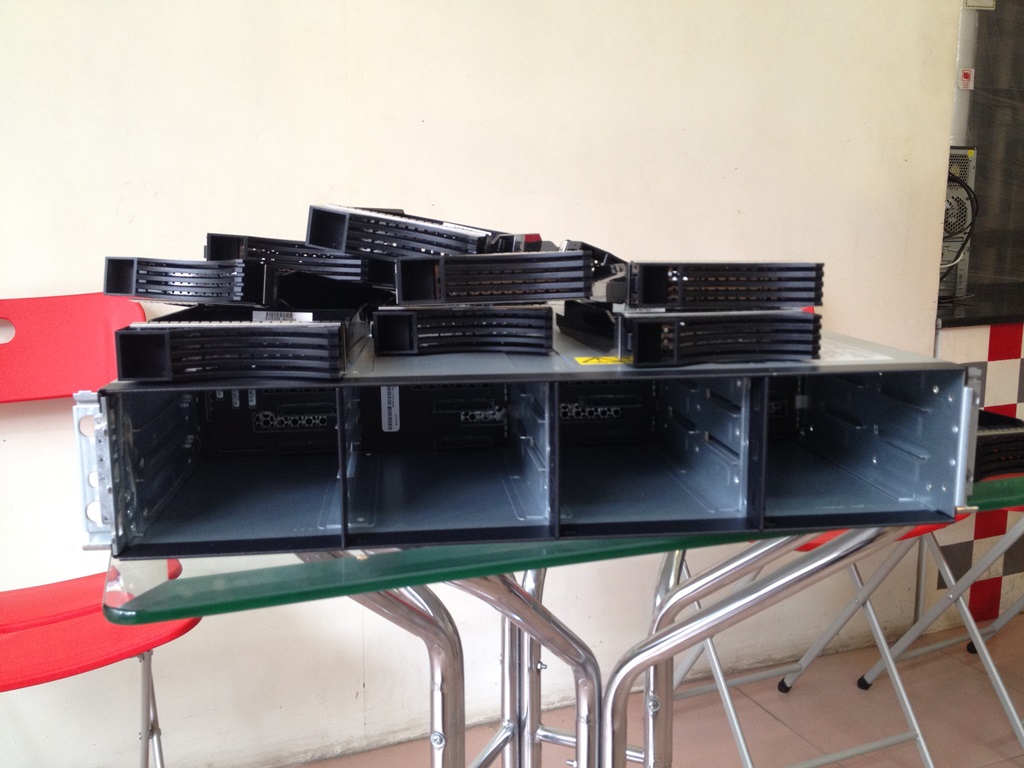

Hình 29: Phía trước DS3512 khi nhấc hết ổ cứng ra

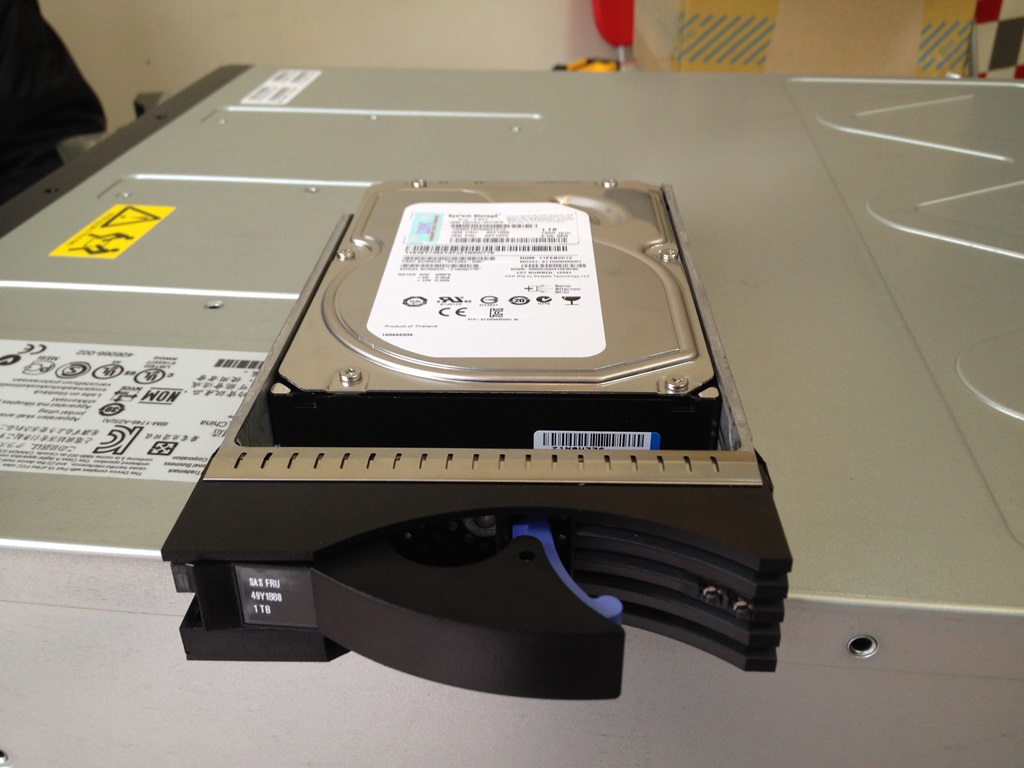

Hình 30: Ổ cứng 1TB 3.5"
|
